Montáž rekuperácie Meltem
Základné kroky a postup montáže
Umiestenie rekuperačnej jednotky v dome
- V miestnostiach ktoré priamo odvetrávame bez rozvodov - obývača, spalňa, detské izby, pracovňa
- Vo vedľajších miestnostiach s rozvodmi vzduchu - šatník, vstupná chodba, vstavaná skriňa

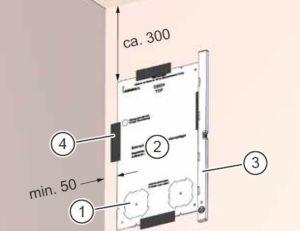

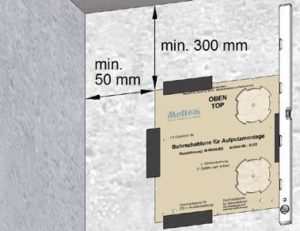

Pravidlá umiestnenia Meltem na stene
Jednotka Meltem môže byť umiestnená prakticky kdekoľvek. Pre správnu funkčnosť však dodržte nasledujúce odporúčania
- Vzdialenosť od stropu min. 30 cm
- Vzdialenosť od bočnej steny min. 5 cm
- Vzdialenosť medzi dvoma jednotkami Meltem min. 20 až 50 cm
- Vzdialenosť od podlahy min. 5 cm
- Neumiestňujte jednotku nad podlahu na prízemí, kvôli nasávaniu prachu zvonku
- Jednotka musí byť na obvodovej stene kvôli nasávaniu a vyfukovaniu vzduchu
- Potrubia musia byť vyspádované smerom von kvôli odvodu kondenzátu
- Umiestnenie na stene je individuálne
- V prípade osádzania inštalačného boxu do steny je potrebné pamätať že box je o cca 2 cm väčší na každú stranu jednotky
- V prípade osádzania potrubí na rozvod vzduchu je potrebné pamätať na ohyb potrubí nad jednotkou
- Prívod elektriny 230 V je zo zadnej strany jednotky
Šablóna na stenu a inštalačný box pre rekuperáciu Meltem
Popis umiestnenia šablóny na stenu - postup je totožný pre Meltem WRG-I aj pre Meltem WRG-II
Popis umiestnenia inštalačného boxu do steny - postup je totožný pre Meltem WRG-I aj pre Meltem WRG-II
Objednať montážnu sadu MELTEM
WRG I / WRG II / inštalačný box
Montážna sada WRG-I na omietku
- Interiérová šablóna
- Exteriérová šablóna
- 2x potrubie cez stenu 0,5 metra / alt. 2x 1 meter
Montážna sada WRG-II na omietku
- Interiérová šablóna
- Exteriérová šablóna
- 2x potrubie cez stenu 0,5 metra / alt. 2x 1 meter
Montážna sada WRG-I do steny
- Polystyrénový inštalačný box - čiastočne zapustený v stene
- 2x potrubie cez stenu 0,5 metra
Montážna sada WRG-II do steny
- Polystyrénový inštalačný box - čiastočne zapustený v stene
- 2x potrubie cez stenu 0,5 metra
Vyspádovanie potrubia cez stenu
Postup je zhodný pre jednotku WRG-I aj WRG-II. Rozdiel je v usporiadaní potrubí
Spád potrubia z interiéru do exteriéru
Osadenie potrubia cez stenu WRG-II
Presah potrubia na osadenie vonkajšej výustky
Fasádne výustky sa nasadzujú na potrubie, pre je potrebné nechať v exteriéri presah
- Presah potrubia v exteriéri sa mierne líši podľa typu výustky. Pozor je dôležitý pre správne nasadenie fasádnej výustky.
- Dvojitá antikorová výustka min. 5-10 mm
- Plastová výustka min. 20-25 mm
- V interiéri je potrebné potrubie zalícovať so stenou aby neprečnievalo, odtláčalo by jednotku od steny
- Vzniknutý rez potrubia je potrebné vyhladiť od ostrých hrán, aby sa nepoškodilo tesnenie hrdla jednotky
- Hrdlo na rekuperačnej jednotke sa zasúva do potrubia
Zapojenie prívodu elektriny do rekuperačnej jednotky Meltem
Zapojenie el. 230 V do jednotky Meltem WRG-I
Zapojenie el. 230 V do jednotky Meltem WRG-II
Nastavenie ovládania jednotky
Pripojenie Gateway a aplikácie
Pripojenie 2 páčkového vypínača
Pozor na tieto chyby pri montáži
Namontovanie a spustenie jednotiek Meltem je veľmi jednoduché. Avšak dajte pozor na nasledujúce chyby ktoré môžu spôsobiť prefukovanie, tečenie kondenzátu po fasáde alebo v interiéri po omietke. Prípadne môžu zničiť jednotku.
